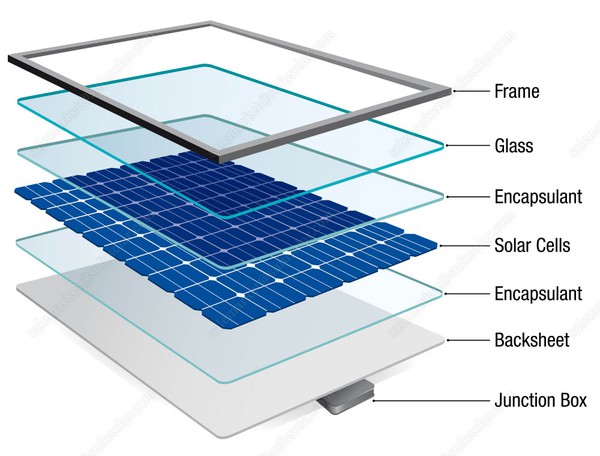

Fotonaponska razvodna kutija je uređaj za povezivanje između niza solarnih ćelija sastavljenog od modula solarnih ćelija i uređaja za kontrolu solarnog punjenja. Njegova glavna funkcija je povezivanje i zaštita solarnih fotonaponskih modula, povezivanje energije koju generiraju solarne ćelije s vanjskim krugovima i provođenje fotonaponske struje koju generiše komponenta.
Razvodna kutija ima dvije funkcije: povezivanje i zaštitu. Funkcija povezivanja je da izvuče struju koju generišu fotonaponski moduli i uvede je u električnu opremu preko kablova i konektora. Kako bi se smanjio gubitak same razvodne kutije, vlastiti otpor provodnog materijala i otpor kontakta moraju biti što manji. Funkcija zaštite sastoji se od dva dijela. Jedan je zaštititi fotonaponske module putem bypass dioda i poboljšati izlaznu snagu fotonaponskih modula u uvjetima kvara kao što je zasjenjenje. Drugi je postizanje svrhe hidroizolacije i vatrootpornosti i smanjenja radne temperature razvodne kutije kroz poseban materijal za brtvljenje i dizajn odvođenja topline. , čime se štite fotonaponski moduli i smanjuje gubitak izlazne snage fotonaponskog modula uzrokovan strujom curenja bajpasne diode.
Kako snaga baterijskih komponenti nastavlja da raste, efikasnost konverzije baterija se takođe povećava iz godine u godinu, a radna struja u fotonaponskom sistemu značajno raste. Kao važan spojni i zaštitni uređaj između baterijskih modula, razvodna kutija je odgovorna za izlaznu snagu i zaštitu vodova fotonaponskih modula, tako da mora imati veći strujni kapacitet.
Trenutni kapacitet nosivosti je usko povezan sa mnogim pokazateljima kao što su rasipanje toplote, efikasnost provodljivosti, pouzdanost i izdržljivost. Stoga, kompanije za proizvodnju razvodnih kutija fotonaponskih modula moraju održavati sinhronizirane tehnološke inovacije kako bi se prilagodile brzom razvoju ćelijske tehnologije. Razvodne kutije fotonaponskih modula kreću se prema većem kapacitetu struje, boljem kapacitetu disipacije topline, većoj stabilnosti sistema i nižoj potrošnji energije. Razvijaju se trendovi kao što su troškovi proizvodnje.
Faze razvoja fotonaponskih razvodnih kutija
Posljednjih godina, kako se performanse proizvoda fotonaponskih modula nastavljaju poboljšavati, tržište ima sve veće zahtjeve za trenutnim kapacitetom nosivosti, kapacitetom disipacije topline i stabilnošću sistema proizvoda razvodnih kutija. Proizvodi razvodnih kutija su također prošli kroz mnoge iteracije.

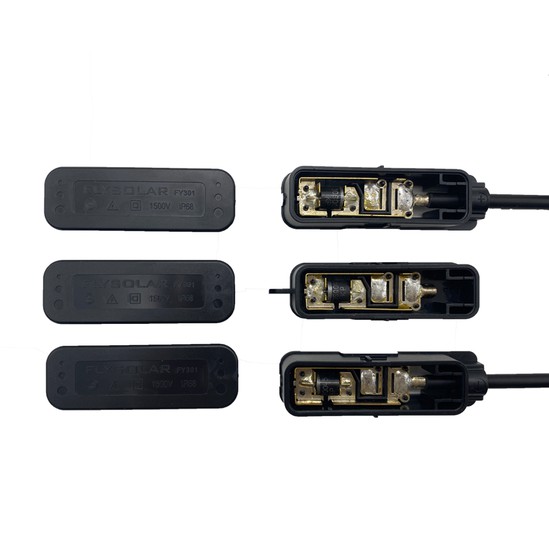

Od najranijih razvodnih kutija sa zaptivnim prstenom sa komplikovanim procesima do razvodnih kutija punjenih lepkom sa pojednostavljenim procesima, boljim performansama zaptivanja, manjom veličinom i višim stepenom automatizacije; od pojedinačnih razvodnih kutija s više materijala do područja spajanja. Razdvojena razvodna kutija koja je manja, štedi materijale i ima bolji učinak odvođenja topline. Proizvodi sa razvodnim kutijama konstantno teže boljim performansama uz niže troškove u tržišnoj konkurenciji i nastaviće da se ponavljaju u budućnosti.
Klasifikacija i sastav fotonaponskih razvodnih kutija
1. Klasifikacija fotonaponskih razvodnih kutija
Solarne fotonaponske razvodne kutije dijele se na razvodne kutije od kristalnog silicija, razvodne kutije od amorfnog silicija i razvodne kutije za zidne zavjese.
2. Sastav fotonaponske razvodne kutije

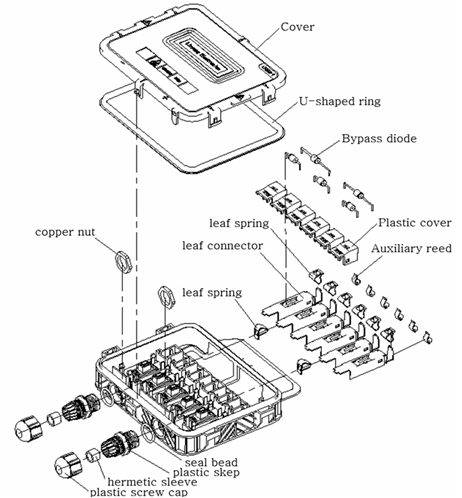

Solarna fotonaponska razvodna kutija se sastoji od tri dijela: kućišta, kabla i konektora.
Kutija: uključujući dno kutije (uključujući bakrene terminale ili plastične terminale), poklopac kutije i diodu;
Kablovi: podijeljeni na najčešće korištene kablove kao što su 1.5MM2, 2.5MM2, 4MM2 i 6MM2;
Konektor: podijeljen na MC3 i MC4;
Modeli dioda: 10A10, 10SQ050, 12SQ045, PV1545, PV1645, SR20200, itd.
Postoje dvije vrste paketa dioda: R-6 SR 263;
3. Glavne karakteristike razvodne kutije modula solarnih ćelija:
(1) Školjka je proizvedena od uvezenih visokokvalitetnih sirovina i ima izuzetno visoku otpornost na starenje i ultraljubičasto zračenje;
(2) Pogodno za upotrebu u teškim uslovima životne sredine tokom proizvodnje na otvorenom, sa efektivnom upotrebom više od 30 godina;
(3) 2 do 6 terminalnih blokova mogu se ugraditi po potrebi;
(4) Svi načini povezivanja koriste priključak za brzo povezivanje.
Tok procesa proizvodnje razvodne kutije
1. Izbor materijala
Glavni materijali razvodne kutije uključuju čeličnu ploču, legure aluminijuma, plastiku, itd. Ovi materijali treba da budu u skladu sa relevantnim nacionalnim standardima i zahtevima. Prilikom odabira materijala, morate uzeti u obzir okruženje upotrebe proizvoda, kao što su antikorozivne performanse, otpornost na visoke temperature, itd., kako biste odabrali odgovarajuće materijale.
2. Tehnologija obrade
1. Obrada čeličnih ploča ili materijala od aluminijskih legura:
Čelične ploče ili materijali od aluminijskih legura zahtijevaju striženje, savijanje, štancanje i druge tehnike obrade kako bi se dovršio traženi oblik i struktura.
2. Prerada plastičnih materijala:
Plastični materijali zahtijevaju brizganje ili puhanje, utiskivanje i druge tehnike obrade kako bi se dovršio traženi oblik i struktura.
Nakon završetka obrade potrebno je uklanjanje ivica, brušenje i druge obrade kako bi se osiguralo da površina proizvoda bude glatka i glatka.
3. Montaža
Sastavite obrađene komponente, uključujući montažu, pričvršćivanje, ožičenje, itd. Nakon što je montaža završena, izvršite sveobuhvatnu inspekciju kako biste osigurali da kvalitet proizvoda ispunjava zahtjeve.
4. Detekcija
Pregledajte električna svojstva, mehanička svojstva itd. proizvoda kako biste bili sigurni da je kvalitet proizvoda stabilan i pouzdan. Ovo uključuje provjeru izgleda, inspekciju električnih performansi, ispitivanje pouzdanosti, itd. Tek nakon prolaska inspekcije može se pakirati i otpremiti iz tvornice.
Tokom procesa proizvodnje potrebno je striktno poštovati relevantne standarde i zahtjeve proizvodnje kako bi se osiguralo da kvalitet proizvedenih razvodnih kutija zadovoljava potrebe kupaca. Istovremeno, potrebno je ojačati upravljanje sastavom materijala, tokom procesa i drugim vezama kako bi se poboljšala stabilnost kvaliteta proizvoda i zadovoljila potražnja tržišta.
Analiza uobičajenih kvarova razvodne kutije
1. Uobičajeni kvarovi razvodne kutije
Uobičajeni kvarovi razvodne kutije fotonaponskog modula na gradilištu uključuju: starenje i deformaciju kućišta kutije, lažno lemljenje u razvodnoj kutiji, kvar premosnice diode, izgorjela razvodna kutija i odvajanje razvodne kutije od silikona.
2. Analiza uobičajenih principa kvara razvodnih kutija
Princip kvara 1: Problemi s kvalitetom procesa zavarivanja komponenti
U razvodnoj kutiji je slab lem na spoju diode i bakrenog provodnika, te na spoju sabirnice i bakrenog provodnika. Kada je fotonaponski modul blokiran sjenom ili neki drugi problemi dovode do uključivanja bypass diode, lemljeni spoj će se zagrijati. Kada je zalemljeni spoj Kada akumulacija topline premaši temperaturu toplinske deformacije izolacijskog materijala razvodne kutije, razvodna kutija će se podvrgnuti starenju i deformaciji. Što je premosna dioda duže uključena, to je veći rizik od deformacije i starenja razvodne kutije. Kada je temperatura veća od gornje granice temperature spoja diode, visoka temperatura će uzrokovati toplinski kvar premosnice diode, pa čak i spaliti razvodnu kutiju.
Princip kvara 2: Problemi s kvalitetom procesa zaptivanja komponenti
Došlo je do kontaminacije tokom procesa lijepljenja između razvodne kutije i stražnje ploče fotonaponskog modula, što je uzrokovalo da se razvodna kutija kasnije odvoji od silikona.
Princip greške 3: Okluzija u sjeni, skrivene pukotine i drugi problemi
Fotonaponski moduli su dugo vremena izloženi uvjetima kao što su sjene, pukotine i lokalne vruće tačke, što uzrokuje da bypass dioda bude u neprekidnom radu dugo vremena, uzrokujući porast temperature spoja bypass diode. Kada se temperatura spoja akumulira do određenog nivoa, bypass Dioda će otkazati zbog termičkog kvara. Ako se ne rukuje na vrijeme, kada akumulacija topline dostigne temperaturu deformacije izolacijskog materijala razvodne kutije, razvodna kutija će se deformirati i stariti. U ozbiljnim slučajevima, razvodna kutija će izgorjeti.
Princip greške 4: Udar groma
Kada u fotonaponski modul udari grom, premosna dioda će se trenutno pokvariti visokim naponom. Kada kiša prođe i nebo se razvedri, pošto normalna struja modula teče kroz pokvarenu diodu dugo vremena, dioda će stvarati toplinu. Kada se toplina akumulira do određenog nivoa, to može uzrokovati starenje i deformaciju razvodne kutije, ili čak izgorjeti razvodnu kutiju.
Rezimiraj
Fotonaponske elektrane moraju osigurati stabilnost tokom cijelog životnog ciklusa, a pouzdanost sistema sa komponentama kao jezgrom je osnova za osiguranje povrata ulaganja kupaca i ostvarivanje vrijednosti za kupca. Kao važan dio fotonaponskih modula, razvodna kutija će uzrokovati smanjenje proizvodnje energije fotonaponske elektrane kada ona pokvari. U ozbiljnim slučajevima može čak izazvati i požar. Trenutno se u vanjskim fotonaponskim elektranama često koriste vizualna inspekcija, tehnologija infracrvene termalne slike i IV metode testiranja kako bi se utvrdile greške u razvodnoj kutiji. Poslednjih godina, sa razvojem inteligentne tehnologije, postale su dostupne pogodnije metode kao što su invertersko inteligentno IV skeniranje i softver za sistem za evaluaciju elektrane. , dalje proširujući sistemsku metodu otkrivanja kvarova u razvodnoj kutiji fotonaponskih modula. Nakon trenutnog velikog skoka naprijed u veličini i struji fotonaponskih modula, rizik od pouzdanosti razvodne kutije će se značajno povećati. Trebali bismo razmisliti o odabiru proizvoda izvrsnog kvaliteta, dobre pouzdanosti i solidne podrške nakon prodaje koji „integriraju standarde životnog ciklusa kroz proizvodnju i primjenu proizvoda“. „Postavite komponente brenda glave u svaku vezu kako biste izbjegli skrivene opasnosti uzrokovane problemima s kvalitetom procesa kao što je lažno zavarivanje; tokom transporta i ugradnje komponenti mora se obaviti održavanje komponenti kako bi se smanjila pojava pukotina na komponentama; tokom svakodnevnog rada i održavanja, potrebno je uradite dobar posao u zaštiti od groma i otklanjanju kvarova u elektranama Kada se na komponentama pronađu problemi kao što su senke, vruće tačke, pukotine, itd., moraju se odmah rešiti kako bi se izbegli. kvar razvodne kutije.
